Analyse technique du vérin pneumatique à glissière série MXS20

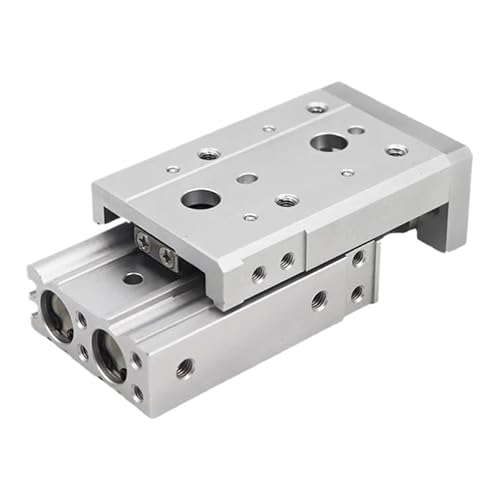

La série de tables pneumatiques de précision MXS20 intègre de manière coaxiale un corps cylindrique double et un rail de guidage linéaire à recirculation de billes. Cette architecture mécanique avancée permet au vérin pneumatique à glissière de supporter des charges excentrées élevées sans déformation structurelle notable.
Cinématique et distribution des efforts

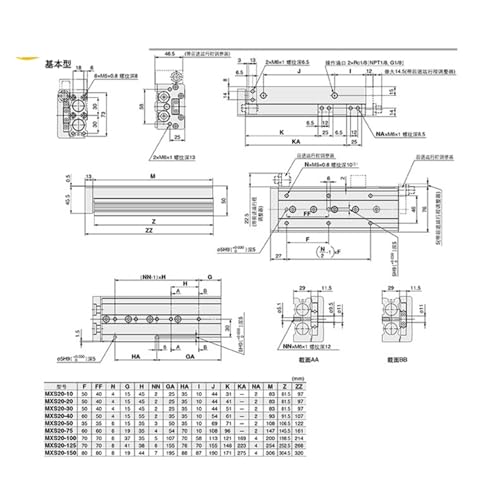

Le modèle MXS20-150, offrant la course la plus longue de la gamme, démontre une excellente stabilité linéaire grâce à l'espacement optimal des blocs de guidage sur le rail sous-jacent. L'air comprimé injecté via les orifices filetés latéraux engendre un mouvement d'extension de la table MXS20-40 synchrone, minimisant l'effet de broutement pneumatique (stick-slip) à basse vitesse.
Intégration et configurations de la série MXS20-BT
Les orifices de fixation situés sur le dessus et le côté de la table mobile facilitent le raccordement d'outillages divers comme des pinces de préhension ou des ventouses à vide. Les ingénieurs d'études apprécieront la compacité axiale du modèle MXS20-10, conçu pour s'insérer parfaitement dans les modules de transfert vertical où chaque millimètre est compté pour l'implantation des composants pneumatiques.
